Tera2101 10G/25G/40G/100G测试开发板

详细信息

设备描述

The Tera2101设备是10G/25G/40G/100G测试开发板,同时支持两路光模块测试开发功能:第一路40G/100G QSFP+/QSFP28的光模块,第二路是10G/25G  SFP+/ SFP28的光模块。

每个RF接口均可支持10G/11G/12G/14G/22G/24.3G/25.7G/28.05Gb/s速率, 主要用于10GE/16GFC/25GE/40GE/CPRI/100GE/128GFC光模块/AOC开发测试,配合Tera2100-OE模块可以测试10G/25G光眼图。

采用紧凑型机箱. 主要特性如下:

  •  7~9V电源,并可通过网管和面板上的指示灯查看当前电源供电情况;
  • 第一路40G/100G QSFP+/QSFP28的光模块支持410G~28Gb/s RF接口;
  • 第二路10G/25G  SFP+/ SFP28的光模块支持单路路 10G~28Gb/s RF接口;
  • RF接口为K接头,同时兼容SMA接头



Tera2101 RF接口性能参数指标

参数名称

最小值

典型值

最大值

单位

备注

数据速率

9



30

Gb/s



供电电源

5

8.5

9

V(DC)



整机功耗





2

W



工作温度

-5



55

ºC



贮存温度

-10



70

ºC



湿度

5



90

%

Non-Condensing

RF接口

K2.92mm),兼容SMA






操作界面

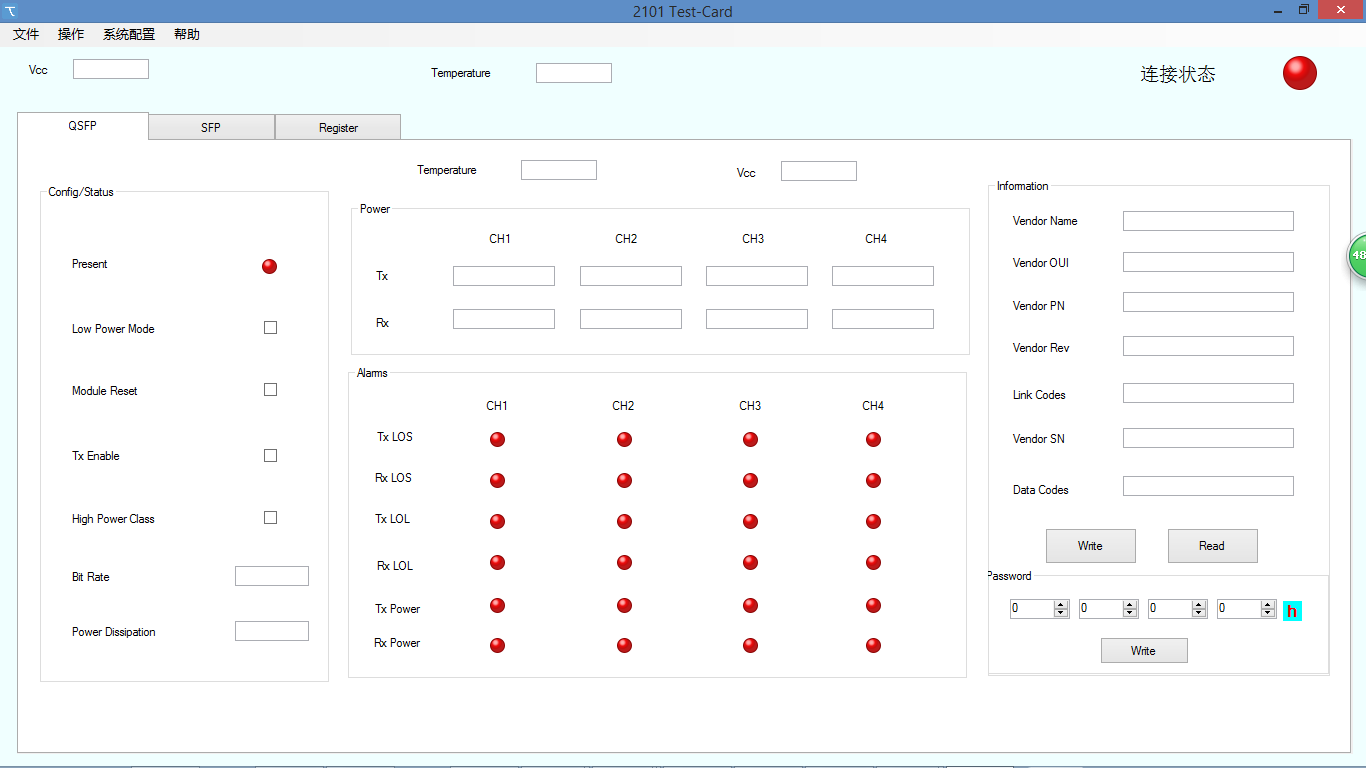

误码仪由PC机控制,模块界面如下:
